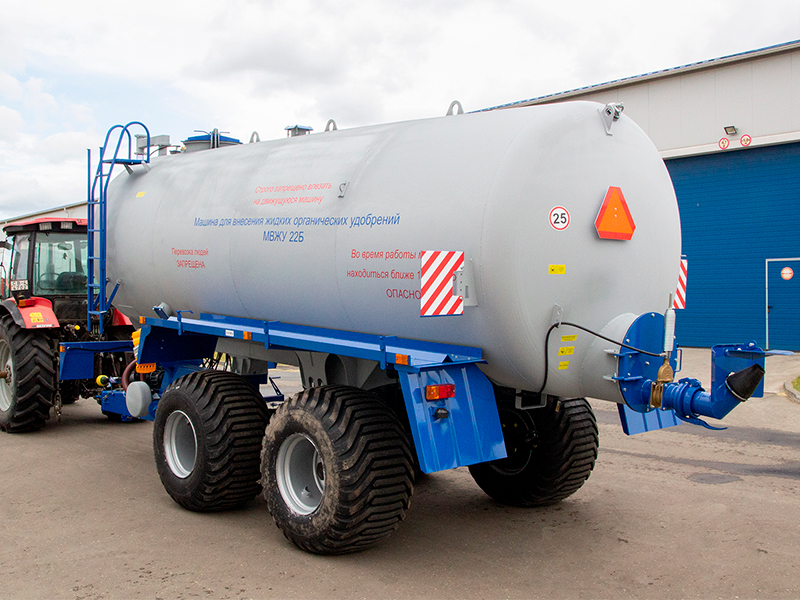

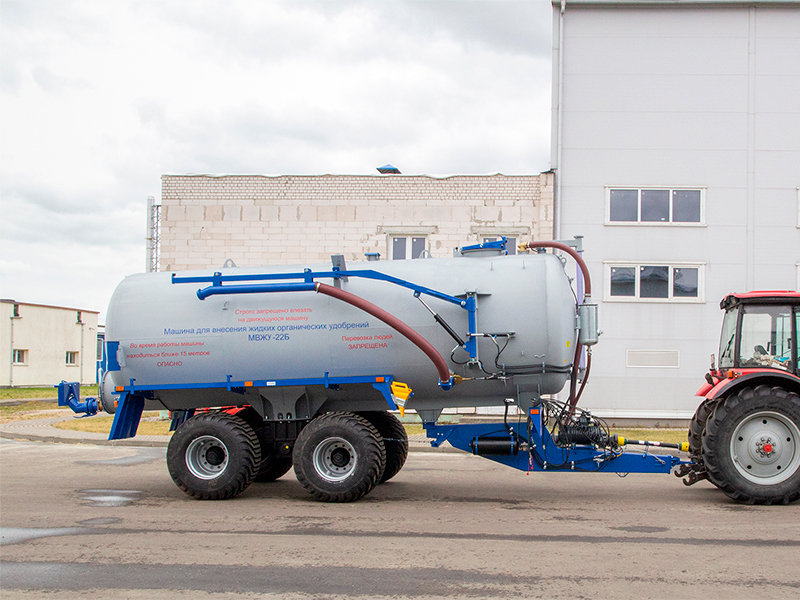

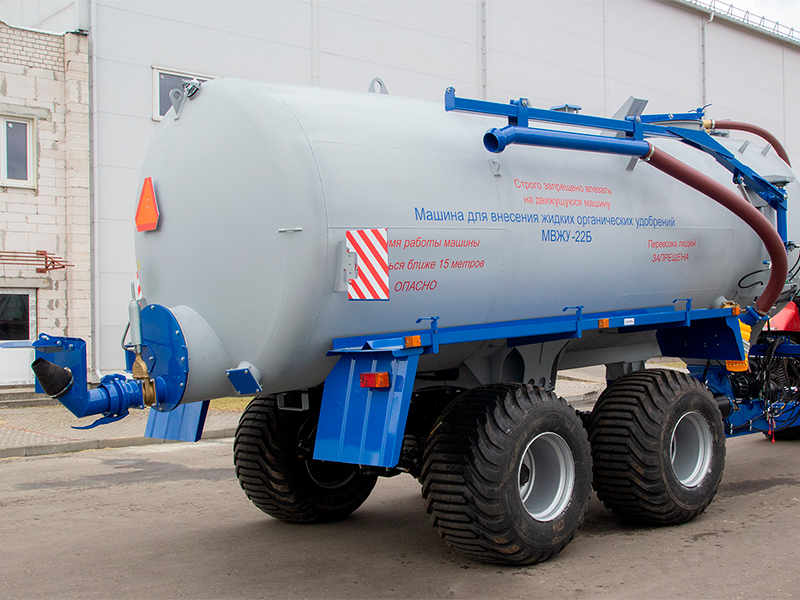

Машина для внесения жидких органических удобрений МВЖУ
Производитель – ООО «Биоком Технология».
Объем цистерны – 22 000 л.
ПРИМЕНЕНИЕ:
- выкачивание жижи, коммунальных сточных вод
- полив дорог, орошение и удобрение почвы
- гашение остаточных очагов пожара в лесах и на полях
- транспортирование воды на различные объекты хозяйств.
Технические характеристики:
Ассенизационная машина выполнена в двух исполнениях, рамном и безрамном. В рамном исполнении несущим элементом конструкции является рама, выполненная в виде труб прямоугольного сечения. В безрамном исполнении, сама цистерна является несущим элементом конструкции. Цистерна установлена на двухосной тележке c задней поворотной самоустонавливающейся осью. Полуприцеп может перемещаться по дорогам общего пользования со скоростью до 25 км/ч
Стальная, горячей оцинковки цистерна объемом 22000 л имеет внутренние кольцевые укрепления и перегородки. В задней части установлен люк Ø 600 мм и два патрубка. На передней части установлен указатель уровня и два смотровых стекла, сбоку патрубки и засов с ручным приводом. Сверху цистерна имеет люк Ø 600 и клапан переполнения.
На заднем люке установлен гидравлически управляемый засов, сбоку цистерны ручной засов 5”. На дне цистерны безрамного исполнения расположен патрубок 2” для подключения дополнительного спускного шланга, например, для полива.
Стандартно на дышле установлен вакуумный насос с предохранительным клапаном и маслоотделителем производительностью 11000 л/мин
По специальному заказу цистерна может быть оборудована шнековым смесителем с гидравлическим приводом, который может постоянно перемешивать содержимое цистерны.
Принцип действия
Заполнению цистерны способствует отрицательное давление, созданное благодаря вакуумному насосу, работающему от вала отбора мощности трактора. Опорожнение происходит при помощи избыточного давления или самотеком.
Система внесения удобрения
Внесение удобрения осуществляется при помощи разбрызгивающей ложки (повернутой на 180о), которая является стандартным оборудованием машины. По желанию могут применяться другие устройства для внесения удобрения.
Модель |
МВЖУ-22Б |
МВЖУ-22Р |
Тип |
Полуприцепной |
|
Несущий элемент конструкции |
Цистерна |
Рама |
Количество осей |
2 |
|
Объем цистерны, м3, не более |
22 |
|
Грузоподъемность, кг, не более |
22 000 |
|
Масса машины, кг, не более |
8100 |
8900 |
Габаритные размеры машины, мм, не более: |
||
- длина |
9330 |
9230 |
- ширина |
2960 |
2960 |
- высота |
3670 |
3915 |
Колесная колея, мм |
2250±50 |
|
Нагрузка на сцепное устройство трактора, кг, не более |
3000 |
|
Время наполнения цистерны, мин, не более |
9 |
|
Время опорожнения цистерны, мин, не более |
13 |
|
Параметры компрессора: |
||
- привод |
от ВОМ трактора |
|
- потребляемая мощность, кBт |
15±2 |
|
- избыточное давление, бар |
1,2 - 1,5 |
|
- вакууметрическое давление, бар |
0,7 - 0,8 |
|
- производительность л/мин, не менее |
11000 |
|
Полнота разгрузки, %, не менее |
99,0 |
|
Величина внесения удобрения м3/га: |
||
- при 2,8 км/ч |
30 |
|
- при 21 км/ч |
4 |
|
Прицепное устройство |
ПУ1-А1 по ГОСТ 13398 |
|
Опорное устройство |
Механическое с ручным приводом |
|
Рабочая тормозная система |
Однопроводная, привод пневматический |
|
Стояночная тормозная система |
Механическая с ручным приводом |
|
Скорость движения, км/ч, не более |
25,0 |
|
Давление жидкости в гидросистеме, МПа, не более |
16,0 |
|
Шины |
700/50 R22.5 |
|
Обслуживающий персонал, чел |
1 |
